耐震改修やその他一般リフォーム工事を行う場合、柱や梁を「後施工」という形で追加していくことは、設計面、施工面の両面から対応できないといことは工事提案の幅を狭め、生活をよくする、安心する環境を作り出すという面からはマイナスです。
以前もブログで「吹抜け」に床をつくるリフォーム工事について紹介しましたが、
後施工金物関係が各金物メーカーさんから次々と発売され、本当に提案の幅が広がりました。また、金物を兼用することで、補強的な意味合いでも耐力が増加しすること、そして何より省施工による時間的、金銭的コストが低下すること、そして取付精度をアップさせることだけで構造材の配置精度が担保されるという、まさに良いこと尽くめな感じです。
以前、紹介したものは梁を後施工にて追加していくものですが、どちらかというと梁よりも柱をくわえるということのほうが実際の現場で多いという感覚があります。柱を追加するということになりますと、一般的には「柱ホゾ」というものを作り差し込むということになります。

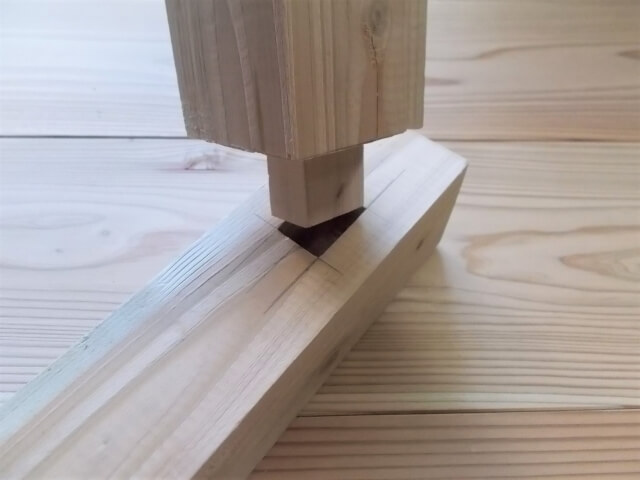

でも、差し込むわけですので、柱の下の部分のホゾ穴にホゾを差し込むことはできるかもしれませんが、柱の上の部分のホゾは、上から梁を落とし込まなければ刺さりませんｗ このため、柱を追加するためには「ホゾをつけずに」、梁（土台）間の寸法を測ってピッタリの長さにして柱を入れ込むという「ズバの仕事」がメインになります。
単なる間仕切りとしての柱であれば角を作るだけだったり、下地を受けるだけなので問題ありませんが、構造材としての柱でさらに耐力壁としての柱となれば、この柱が最終的にせん断という横からの力に耐えて、梁の上下に居続けることができなければなりません。柱ホゾはホゾ穴とホゾとの摩擦である程度の引抜力に抵抗できますが、もっとも重要になるのは「せん断キー」といわれる横方向から力が加わったとしても「ズレない」ことを担保するためのものです。
当然、「ズバの仕事」となれば根元を金物で固めるなど手当が必要ではありますが、一般的な金物は引抜力に抵抗することを想定しているので、強い引抜力の金物を使ったとしても思ったほどのせん断抵抗はないかもしれません。従って、柱と梁（土台）とのズレを防ぐために構造用合板を打ち付けて固定するなどの工夫が必要になってきます。ですから、柱を追加するというのは、構造耐力上重要な場合は、結構お手軽な作業ではないのです。

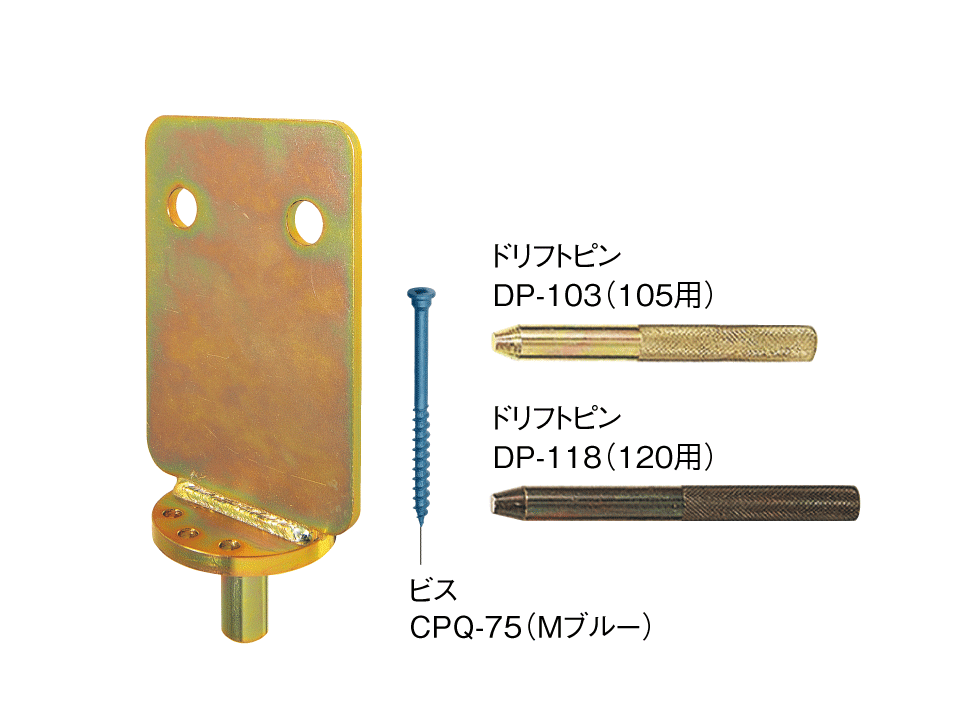

そこで金物の登場となりますが、たとえば、BXカネシンさんでは、「後施工金物〈柱頭・柱脚用〉」というものが販売されています。
うちわのような金物ですが、これを梁に立てることで、柱の側面からドリフトピンを打ち込んで留めるというものです。柱には金物が刺さる「スリット」という隙間を加工してドリフトピンの穴を開けることで、柱を刺すのではなく、横から差し込むという作業になります。耐力も高いです。
これでも便利な金物であることは間違いありませんが、大工さんがスリットを作るというところまではいいんですが、ドリフトピンの穴を柱に開けるためにはかなり吟味した施工が必要になります。ドリフトピンの穴は非常に硬めで開けなければなりません。穴はドリフトピンと同寸が理想で金物に開けあられた孔に正確に通らなければなりません。実はこれが結構ハードルが高いのです。

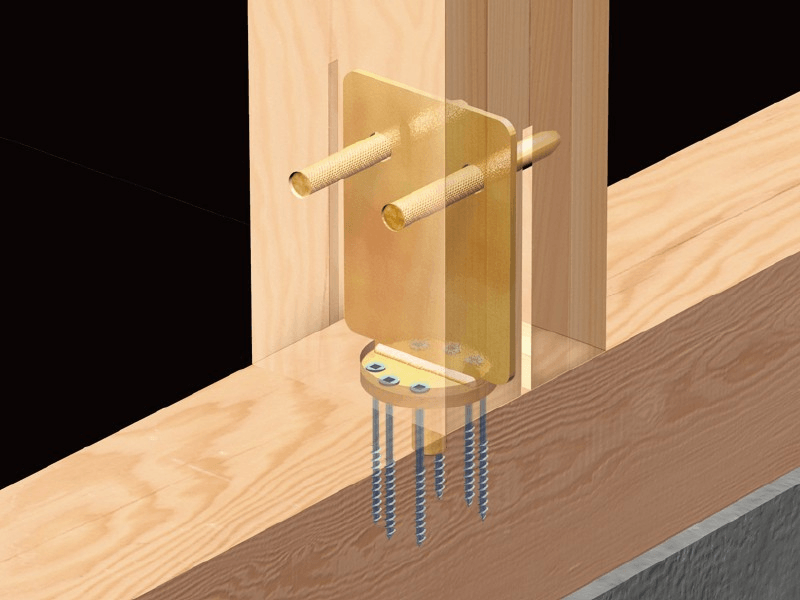

そこで耐震改修などで省施工を目指すことでいろいろと探していたところ、WEB上でこんな記事を発見しました。「一般社団法人 住宅医協会」さんのサイトで、リレーコラム 2025年9月、に掲載されているものです。
このコラムにこんな金物が紹介されていました。
スリットを作って柱を入れる必要はありますが、金物自体にドリフトピンの穴がありません！！！どうやって留まるんでしょうか？ これドリフトピンじゃなくて「ビス止め」なんです！施工の様子は、「一般社団法人 住宅医協会」さんのコラムでも公開されているのでご覧ください。
この金物が想像通りのモノであれば、現場はめちゃくちゃ楽になっていきます。お客様にはさらに積極的な柱追加の提案ができますので、耐震補強の手法の幅も広がります。というわけで、この金物はどこであつかってるんだろうということでWEBを探索いたしました。
がｗｗｗｗｗ
ありません！！！ ただ「一般社団法人 住宅医協会」さんのコラムには「(株)ダイドーハント」という記載がありましたので、早速電話してみましたｗ すると・・・・
「WEBで公開されているのは知ってるけど、わからん（意訳）」

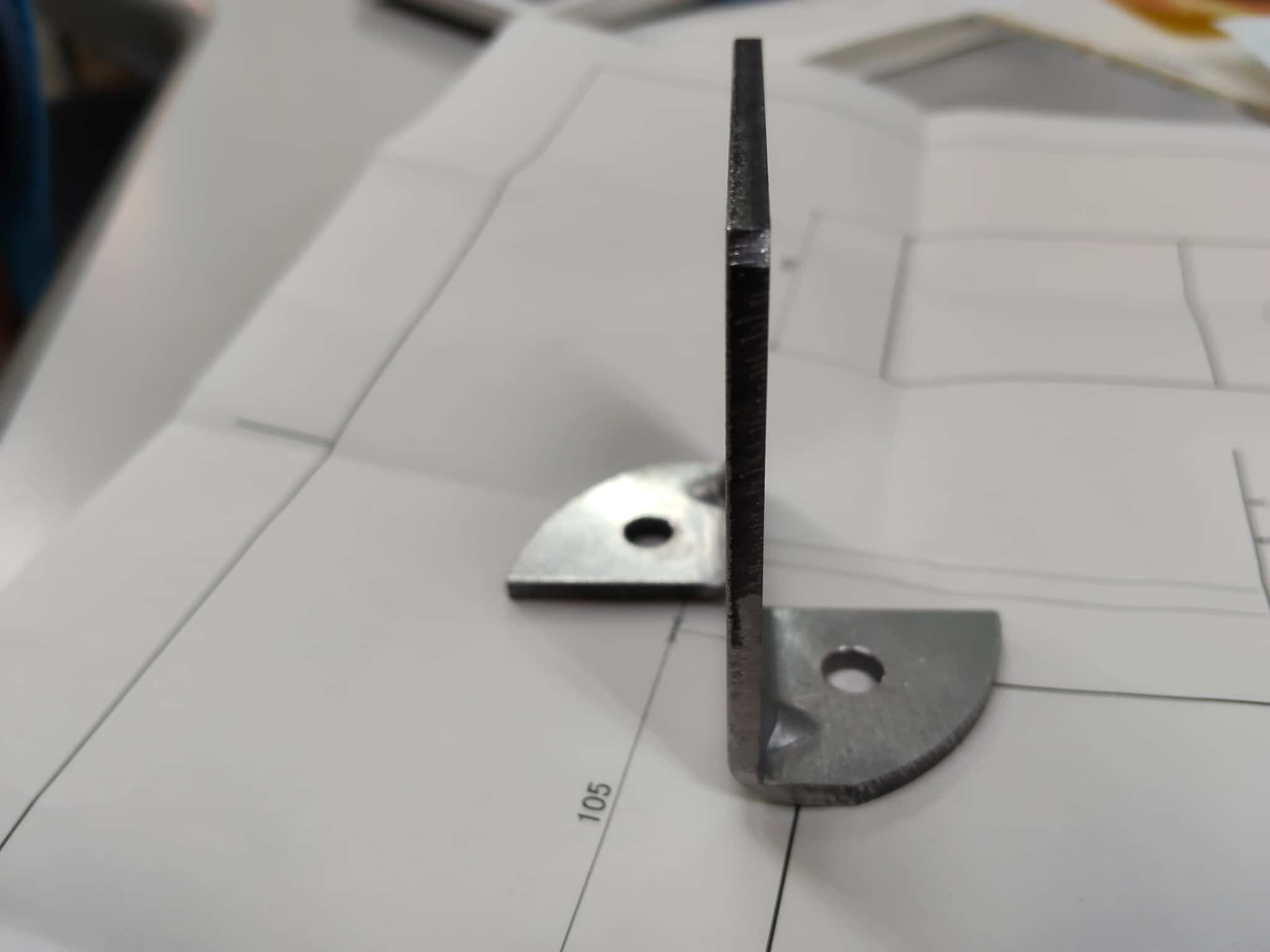

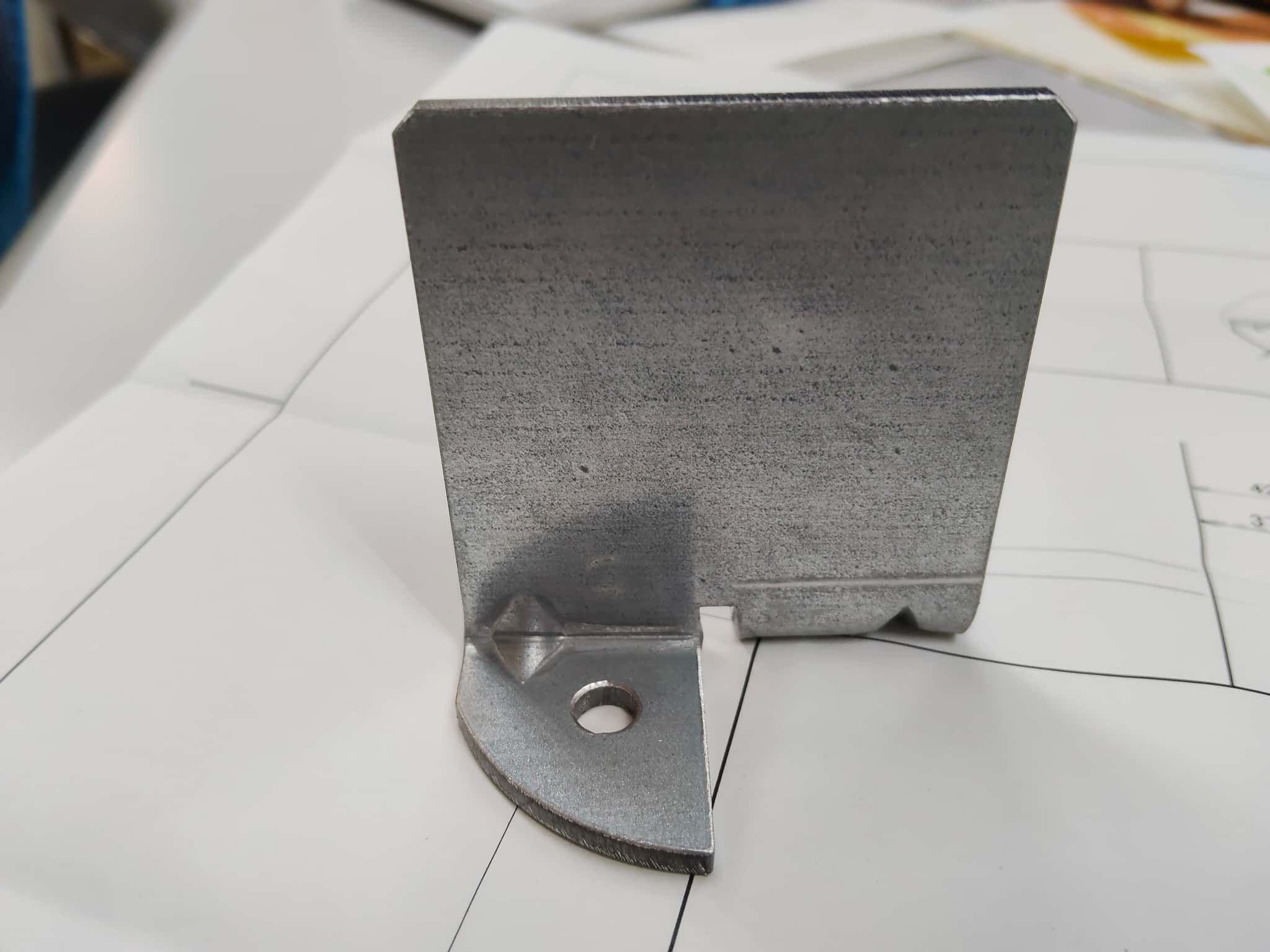

というご回答ｗｗｗ わかる人に後日連絡させるということで電話を切りましたｗ でも、正直、耐震改修は現在進行形ですので、ぶっちゃけ、今ゆって今ほしいくらいのものですｗ というわけで週明けご連絡いただき、とりあえず１セット送っていただきました。これですｗ

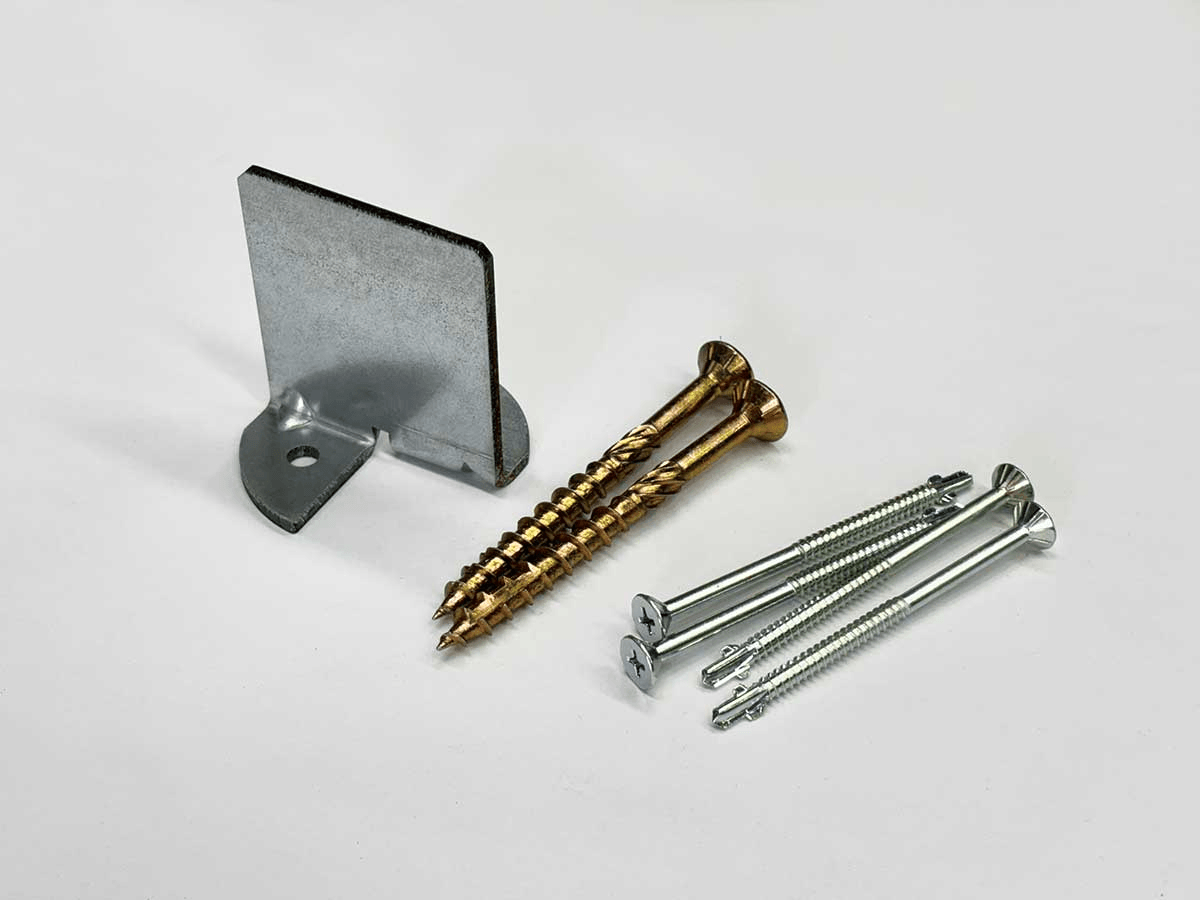

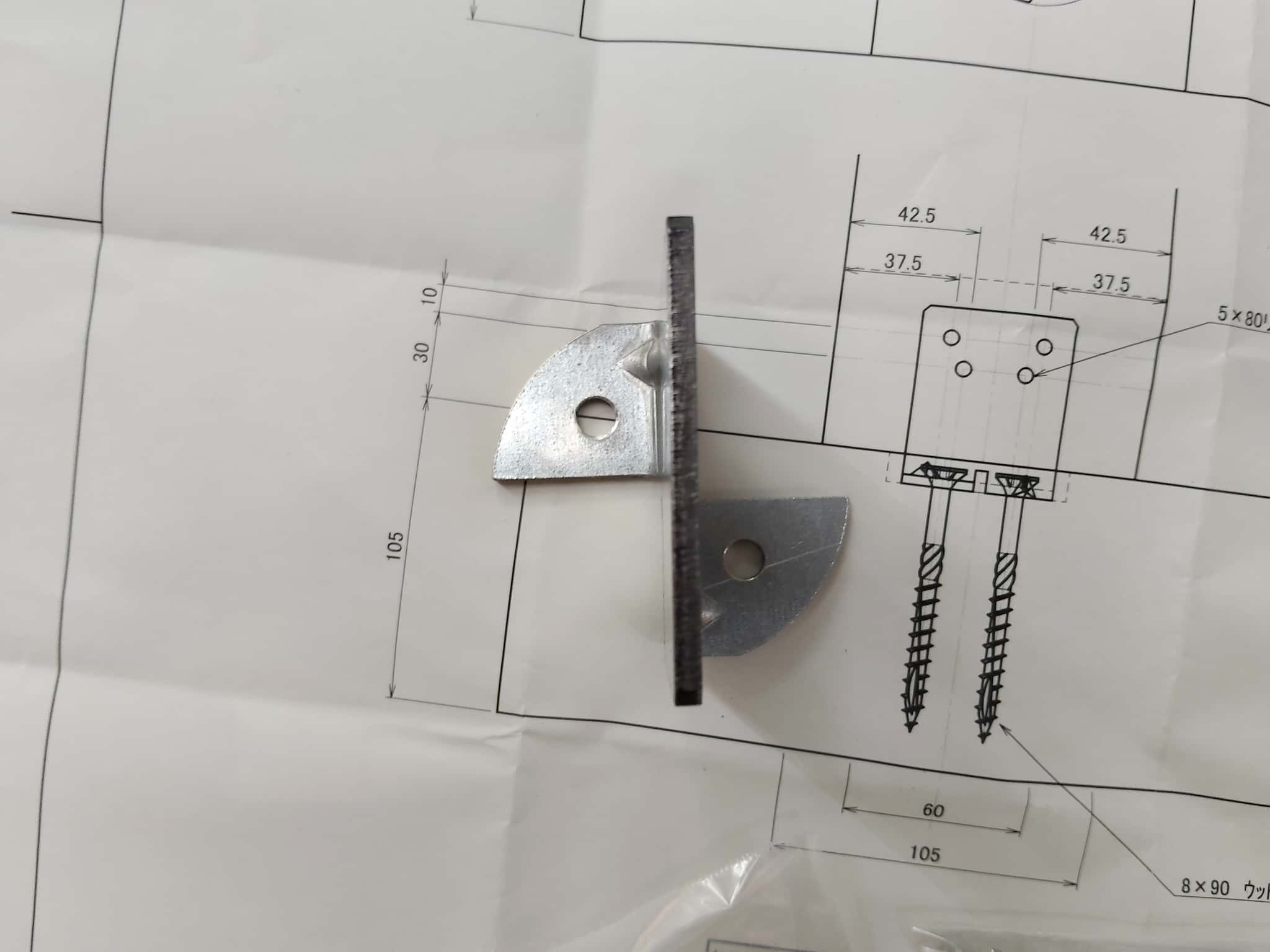

金色のビスで土台、梁に金具を留めます。それも２本だけですｗ そして、問題のビスですが、どこでもいいというわけではありませんが、結構、余幅はありそうです。ビスは鉄板を貫通させるため「タッピングビス」ですが、これはたぶん、バッテリー式のインパクトドライバーでは厳しいかもです。
でも、この金物自体の短期引抜力は6.8kNということが「一般社団法人 住宅医協会」さんのコラムには書かれていますので、接合部をⅡとして評価している分には問題はありませんし、2025年版からのⅡ＋とするならば、別途「は」クラスの金物を取り付けることでクリアできそうです。
というわけで、次の耐震改修では、総じてこれを利用してみようと思います！ダイドーハントさん、ありがとうございました！
